Capire la saldatura ad onda
La saldatura a onda è un processo di produzione elettronica ad alto volume utilizzato per creare giunti di saldatura affidabili tra componenti elettronici e schede a circuito stampato (PCB). Questo processo automatizzato è comunemente impiegato nell'assemblaggio di PCB, in particolare nella produzione di elettronica di consumo, componenti automobilistici e dispositivi di comunicazione.
Come funziona la saldatura ad onda?
La saldatura ad onda prevede diversi passaggi chiave:
- Preparazione: Il PCB viene prima rivestito con uno strato di flusso per facilitare il processo di saldatura, prevenendo l'ossidazione e migliorando la bagnatura della lega di saldatura.
- Posizionamento dei componenti: I componenti vengono posizionati sul PCB manualmente o tramite macchine pick-and-place automatiche.
- Sistema di trasporto: Il PCB viene caricato su un nastro trasportatore e fatto passare attraverso una serie di stazioni che includono il flussaggio, il preriscaldamento, l'onda di saldatura e il raffreddamento.
- Flussaggio: La stazione di flussaggio applica il flusso al PCB, assicurando che le superfici dei componenti e del PCB siano adeguatamente rivestite.
- Preriscaldamento: La zona di preriscaldamento riscalda il PCB a una temperatura specifica per prepararlo alla saldatura, il che aiuta a ridurre lo shock termico sui componenti.

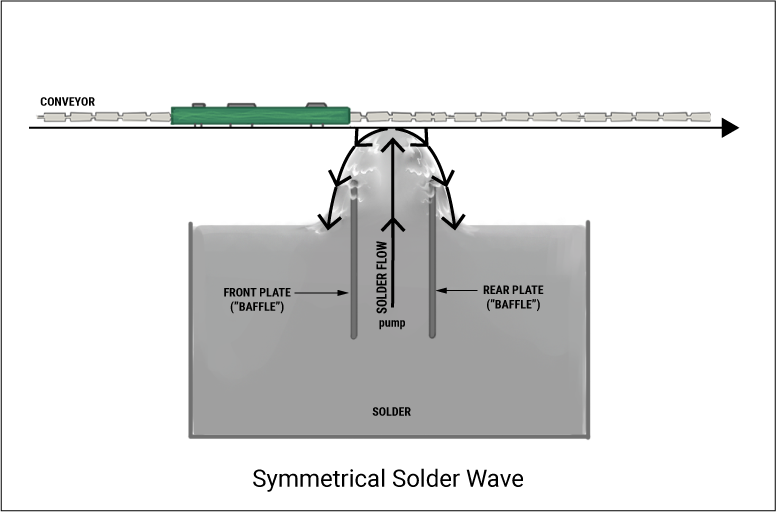

- Onda di saldatura: Il cuore del processo di saldatura a onda, questa fase prevede il passaggio del PCB su un'onda di saldatura fusa. L'onda può essere modellata come una rampa e la sua altezza e velocità possono essere regolate in base ai requisiti specifici dell'assemblaggio.
- Raffreddamento: Dopo l'onda di saldatura, il PCB passa attraverso un tunnel di raffreddamento che solidifica i giunti di saldatura, fissando i componenti al PCB.
Quali sono i principali vantaggi della saldatura ad onda?
- Efficienza: La saldatura a onda consente una produzione automatizzata e ad alta velocità, aumentando significativamente la produttività e riducendo i costi di manodopera.
- Coerenza: Questo processo garantisce una qualità e un'affidabilità costanti delle giunzioni di saldatura, il che è fondamentale per gli assemblaggi elettronici.
- Conveniente: la possibilità di saldare più giunzioni contemporaneamente riduce i costi unitari, rendendo la saldatura a onda un'opzione conveniente per la produzione di massa.
- Versatilità: la saldatura a onda può essere adattata a vari tipi di PCB, comprese le schede mono e bifacciali, il che la rende una soluzione flessibile per diverse esigenze di produzione.
Quali sono le sfide più comuni nella saldatura ad onda?
- Danni termici: Il calore eccessivo può danneggiare i componenti sensibili e causare problemi come ponti di saldatura o sollevamento dei componenti.
- Residui di flusso: Il flusso residuo può causare problemi di affidabilità e potrebbe richiedere ulteriori fasi di pulizia.
- Difetti dei giunti di saldatura: Le cattive pratiche di saldatura possono portare a difetti quali scarsa bagnatura, giunti freddi o saldatura insufficiente.
Conclusione
La saldatura a onda è uno strumento potente nel campo della produzione elettronica, che offre elevata efficienza, coerenza e convenienza. Comprendere il processo, i suoi vantaggi e le potenziali sfide è essenziale per chiunque sia coinvolto nella produzione e nell'assemblaggio di componenti elettronici. Con i continui progressi della tecnologia, la saldatura a onda rimane un processo chiave nella ricerca di assemblaggi elettronici più affidabili e convenienti.
